ESP32+Oled 1306

OLED是相當實用的顯示模組，這次用的是 SSD1306 128X64。要使用 OLED 要先下載相關的函數庫，解壓縮後，並放到 arduino/libraries 資料夾下。函數庫的連結如下：

1. Adafruit SSD 1306 OLED Driver Library
2. Adafruit GFX Library

下載後，可以用 SSD1306 函數庫提供的範例 Adafruit SSD1306下的ssd1306_128x64_i2c做測試：

如果使用的OLED是 128x64，要去修改 Arduino下 ibraries 資料夾中 Adafruit_SSD1306-master 裡的 Adafruit_SSD1306.h ，建議用 Notepad開啟。

Adafruit_SSD1306.h裡面要修改的地方有兩個：

1. 把55行定義的位址 #define SSD1306_I2C_ADDRESS   0x3D 改成 0x3C

2. 再到 73、74行，因為用的OLED是 128x64，所以在 #define SSD1306_128_32 前面加上
     //。並刪除 #define SSD1306_128_64 前面的 //

修改後，記得存檔。

使用Adafruit_SSD1306 OLED提供的範例進行測試，選擇 檔案 / 範例 / Adafruit_SSD1306/ssd1306_128x64_i2c

程式中要記得修改的 display.begin(SSD1306_SWITCHCAPVCC, 0x3D)；中的位址為0x3C。

接線的部分，參考網路上提供的接法：

(註1)

執行後的結果，如下影片，這是函數庫中提供的範例：

接下來從範例中修改，在OLED上顯示不同文字大小的文字：
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>                              //掛載 OLED 函數庫
#include <Adafruit_SSD1306.h>                       //掛載 OLED 繪圖及圖形函數庫
#define OLED_RESET 4
Adafruit_SSD1306 display(OLED_RESET);    //宣告一個OLED物件為display
#define LOGO16_GLCD_HEIGHT 16
#define LOGO16_GLCD_WIDTH  16
#if (SSD1306_LCDHEIGHT != 64)
#error("Height incorrect, please fix Adafruit_SSD1306.h!");
#endif
void setup()   {
  display.begin(SSD1306_SWITCHCAPVCC, 0x3c);  // initialize with the I2C addr 0x3c (for the
                                                                                          128x64)
  // Clear the buffer.
  display.clearDisplay();
  delay(2000);
}
void loop() {
  display.setTextColor(WHITE);                           //設定顯示文字的顏色
  display.setTextSize(1);                                        //設定第1行文字的大小為1
  display.setCursor(0,0);                                        //設定第1行文字在oled上顯示的座標
  display.println("Hello, world!");                         //設定第1行顯示的文字

  display.setTextSize(2);                                        //設定第2行文字的大小為2
  display.setCursor(0,15);                                      //設定第2行文字在oled上顯示的座標
  display.println("First");                                       //設定第2行顯示的文字

  display.setTextSize(3);                                        //設定第3行文字的大小為3
  display.setCursor(0,40);                                      //設定第3行文字在oled上顯示的座標
  display.println("Second");                                  //設定第3行顯示的文字

  display.display();                                                 //顯示資料緩衝區內的資料
  delay(2000);
  display.clearDisplay();                                        //清除資料緩衝區內的資料
}

顯示結果：

使用 Adafruit_SSD1306 OLED函數庫的話，是不用設定 SDA及SCL接腳，預設就是使用ESP32上的GPIO21(SDA)及GPIO22(SCL)；但是換句話說，也就是不能自行設定在其他接腳，這在需要使用多個 I2C 模組的電路，應該會很不方便。在 Google 查詢許多方法，終於找到是修改。

在 C:\Program Files (x86)\Arduino\libraries\Adafruit_SSD1306-master 的路徑下，開啟Adafruit_SSD1306.ccp 檔案。

將第206行的指令敘述 Wire.begin()；修改為 Wire.begin(SDA，SCL)，參數就是 SDA及SCL的接腳，就可以改用 ESP32 的其他接腳來連結 I2C 的模組。

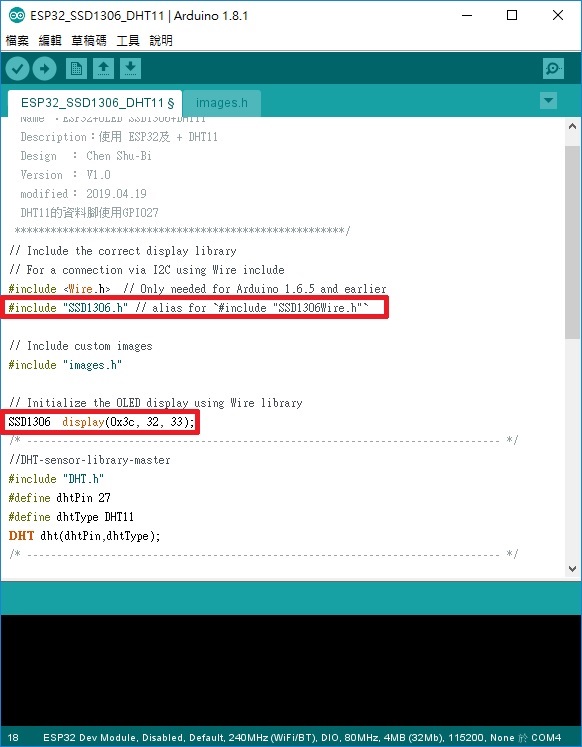

除了使用 Adafruit_SSD1306函數庫外，還可以使用能和 ESP8266 通用的OLED SSD1306函數庫定。下載的網址   esp8266-oled-ssd1306，這個函數庫的好處，是在宣告 Oled的 SSD1306物件時，直接就告知 I2C 的 SDA及SCL接腳。
           SSD1306  display( Oled模組的位址， SDA接腳，SCL接腳 )；

註：
   1.電路圖參考網址：ESP32 Arduino OLED SSD1306 Schematic I2C

ESP32初體驗

最近科裡老師上專題製作課程，買了幾顆ESP32，之前曾使用過ESP8266，得知32比起8266功能多出了很多IO接腳，也含有藍芽(BLE)的功能，所以要了一顆來玩。

(註1)

要能使電腦能和 ESP32聯繫上，必須先安裝驅動程式，要到 SILICON LABS 的網站去下載

CP210x USB to UART Bridge VCP Drivers ，解壓縮安裝完後，在裝置管理員裡的連接埠就會多出一項，Silicon Labs CP210x USB to UART Bridge，後面的 COM4是隨著使用者的電腦而有所不同，這個COM4在 Arduino IDE設定上也很重要。

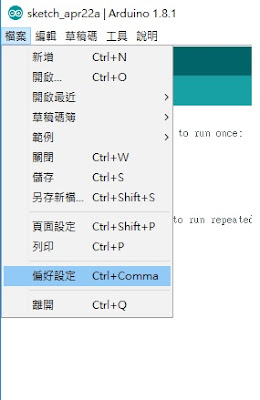

接著要在 Arduino IDE上，安裝ESP32，首先在 Arduino IDE的選擇 檔案 / 偏好設定。(註2)

在視窗的額外的開發版管理員網址上輸入：https://dl.espressif.com/dl/package_esp32_index.json, http://arduino.esp8266.com/stable/package_esp8266com_index.json，再按下確定的按鈕。

然後在 工具 / 開發板 下的功能表中選擇 開發板管理員。

在開發板管理員上方的過濾尋找欄位內輸入 ESP32，就會找到 ESP32 for Arduino函數庫，按下安裝的按鈕，只要經過幾分鐘就可以安裝好。

安裝好後，就是要進行測試，是否能在Arduino IDE上開發ESP32。
一樣最簡單的測試方式，就是LED的閃爍測試；如同Arduino UNO上有一顆接在第13腳的LED，而 ESP32上也有一顆藍色LED，可以用來做基本的輸出測試。試了第13腳，結果不對，查了網路資料，終於找到是接到GPIO2腳。

#define LED_BUILTIN 2
void setup() {
   pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}

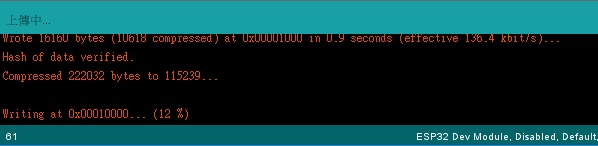

在編譯完後，上傳時，在訊息視窗會出現 Connecting......，這個時候要按下扳子上的 BOOT按鈕，等到出現Writing at 0x00010000...(12%)，就可以放開 BOOT按鈕。接著就完成上傳程式的部分。

顯示結果：

註：
1. 圖片取自：https://circuits4you.com/wp-content/uploads/2018/12/ESP32-Pinout.jpg。
2. 安裝ESP32到Arduino IDE的相關步驟，請參考：

   Installing the ESP32 Board in Arduino IDE (Windows instructions)
